Fullspectrum czyli jak popsułem E-PL1

Zabrałem się w końcu do przeróbki swojego E-PL1 na fullspectrum. Dla mniej zorientowanych, to po prostu usunięcie filtru wycinającego IR i UV.
A więc do dzieła.

Najpierw odkręcamy kilka śrubek, żeby odczepić tylną część aparatu. Po chwili mamy coś takiego:

Załącznik 95482

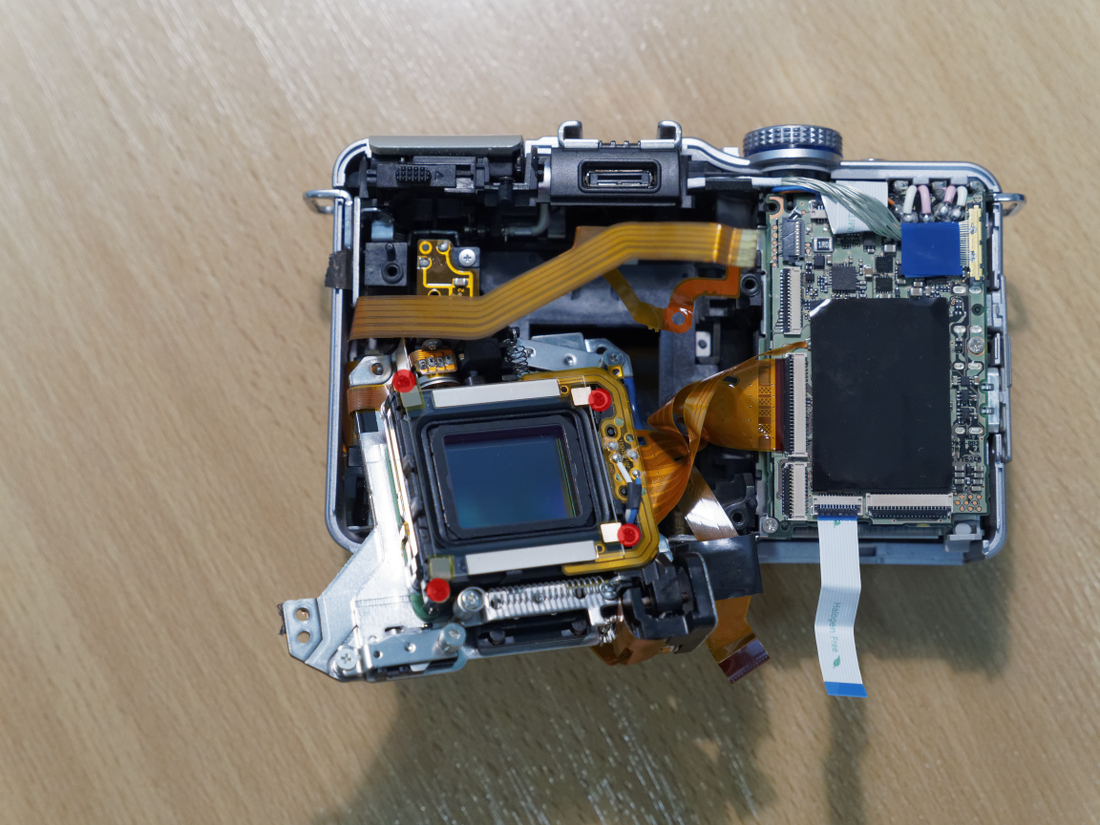

Teraz musimy delikatnie odczepić większość taśm, które widać na zdjęciu. Niestety przeszkadzają w dostępie do śrubek, którymi przyczepiona jest część aparatu z matrycą. Czerwonymi kropkami zaznaczyłem umiejscowienie śrubek (jedna jest pod taśmą). Po zabawach śrubokrętem widzimy:

Załącznik 95483

Teraz odkręcamy 4 śrubki i delikatnie odchylamy przezroczystą szybkę. Staramy się przy tym nie utytłać jej swoimi danymi biometrycznymi, bo potem trzeba dłuuuugo czyścić. Wiem bo tak zrobiłem. No i jesteśmy w domu. Pod cienką metalową ramką spoczywa nasz milusi filtr.

Załącznik 95484

Kolor ma ciekawy. Wymontowanie filtra nie nastręcza większych problemów, no chyba, że chcemy nie uszkodzić ramki (jakoś mi nie zależało).

A potem już z górki. Skręcamy wszystko do kupy, odpalamy, rozkręcamy, mocujemy tasiemkę, o której zapomnieliśmy, skręcamy, odpalamy, rozkręcamy, odwracamy tasiemkę, którą źle przypięliśmy, skręcamy, odpalamy i działa.

Tutaj nastąpiła moja mała konsternacja. W obrazie nic się nie zmieniło .....
A winę za to ponosi światło. Otóż jarzeniówka ma ograniczone widmo. Włączenie halogenu dało dopiero pożądany efekt.

Tak przerobiony aparat możemy bez problemu użyć do robienia zdjęć IR (odpowiedni filtr) albo UV (bardzo ciężko znaleźć filtry). W ostateczności montujemy UV/IR cut na biektyw i mamy z powrotem normalny aparat.

A jakie to daje efekty. Ponieważ skończyłem tą przeróbkę gdzieś o 2 w nocy więc najpierw zająłem się zdjęciami nocnymi.

Załącznik 95485Załącznik 95486

Pierwsze zdjęcie zostało zrobione z filtrem IR, drugie jest właśnie fullspectrum. Zdjęcia są wywołane z RAW, nie przerabiałem w żaden sposób kolorów.

Jak wstało słońce wybrałem się na mały spacerek. Wszystkie zdjęcia bez przeróbek kolorów:


Załącznik 95494Załącznik 95493Załącznik 95492Załącznik 95491Załącznik 95490Załącznik 95489Załącznik 95488Załącznik 95487Załącznik 95495


Jak widać dostajemy bardzo dużo nadmiarowego sygnału, głównie w kanale czerwonym. Tutaj zaczyna się pole do popisu w obróbce.
Trochę mi zajmie rozgryzienie tego tematu.

Ciekawe.

1. Zrobiłeś to bo miałeś jakiś określony cel czy to tylko chęć poeksperymentowania?
2. Co z morą (dachówki, siatka, żaluzje itp)? Ostrość zwiększyła się?
3. WB ustawiałeś na AUTO czy jakieś konkretne?

Cytat:

---

Zamieszczone przez skow

Ciekawe.

1. Zrobiłeś to bo miałeś jakiś określony cel czy to tylko chęć poeksperymentowania?
2. Co z morą (dachówki, siatka, żaluzje itp)? Ostrość zwiększyła się?
3. WB ustawiałeś na AUTO czy jakieś konkretne?

---

1. Miałem aparat, który leżał, czyli z ciekawości.
2. Mory na razie nie zauważyłem, ale też nie szukałem motywów, więc wszystko przede mną. Ostrość jest fenomenalna.
3. WB na auto. Strzelam w RAW więc i tak mi wszystko jedno.

Myślę że mógłbyś się teraz pobawić w czerń i biel - teoretycznie ładne odcienie szarości będą Ci wychodzić przy takiej zwykłej konwersji jednym kliknięciem. Albo ustaw BW jpeg w aparacie :)

Po paru wyjściach w teren kilka uwag technicznych.
Wyrzucając z aparatu filtr pozbyliśmy się jednego elementu z toru optycznego. Może to sprawiać trochę problemów brak (ostrości na nieskończoność).

Podstawowymi szkłami, na których testowałem aparat są 12-35 i 35-100. Tutaj nie ma żadnych problemów.
Problem pojawił się jak próbowałem podpiąć przez przejściówkę jasne manuale (w nocy z f1.2 jest ciekawiej). Po prostu brak zapasu przy końcu zakresu.
Jeszcze większym minusem (dla mnie) jest brak współpracy z rybką 7.5mm. W tym wypadku nieskończoność kończy się na kilkudziesięciu centymetrach.

W weekend postaram się przetestować wszystko co posiadam i wtedy stworzę jakiś spis kompatybilności.

Cytat:

---

Zamieszczone przez banc

Po paru wyjściach w teren kilka uwag technicznych.
Wyrzucając z aparatu filtr pozbyliśmy się jednego elementu z toru optycznego. Może to sprawiać trochę problemów brak (ostrości na nieskończoność).
...
W weekend postaram się przetestować wszystko co posiadam i wtedy stworzę jakiś spis kompatybilności.

---

Poćwicz jeszcze i popróbuj się z własnym balansem bieli na różne powierzchnie. To może być klucz do udanej kolorystyki takim monstrum.
I jeszcze jedno tam jest ponoć mozliwośc regulacji AF, jakieś śrubki, mój aparat po wymianie szkiełka u serwisanta miał ja przeprowadzoną.

Wziąłem się za rozkręcanie Olka 550UZ i z tego co widzę po Twoich zdjęciach z rozbebeszania E-PL1 mój Oluś to masakra :). Muszę jakoś zdjąć pierwszą płytkę, wszystko mam porozkręcane a teraz główkuję jak te taśmy pozdejmować aby dostać się drugiej płytki gdzie jest matryca :D

Cytat:

---

Zamieszczone przez apz

Poćwicz jeszcze i popróbuj się z własnym balansem bieli na różne powierzchnie. To może być klucz do udanej kolorystyki takim monstrum.
I jeszcze jedno tam jest ponoć mozliwośc regulacji AF, jakieś śrubki, mój aparat po wymianie szkiełka u serwisanta miał ja przeprowadzoną.

---

Ale miałeś pewnie przerobiony na IR, czyli jednak jakiś filtr dołożyli.
W sumie nie narzekam. Filtry IR i UV kolekcjonuje w 58mm do panasów więc pewnie będę takiego zestawu używał.

---------- Post dodany o 12:40 ---------- Poprzedni post był o 12:38 ----------

Cytat:

---

Zamieszczone przez CzaRmaX

Wziąłem się za rozkręcanie Olka 550UZ i z tego co widzę po Twoich zdjęciach z rozbebeszania E-PL1 mój Oluś to masakra :). Muszę jakoś zdjąć pierwszą płytkę, wszystko mam porozkręcane a teraz główkuję jak te taśmy pozdejmować aby dostać się drugiej płytki gdzie jest matryca :D

---

U mnie wszystkie (poza jedną wredną) były przypięte takim specyficznym zatrzaskiem. Trzeba było odginać go do góry. Dosyć łatwo wychodziło. Ostatnia tasiemka była wsuwana, ale dość mocno trzymała.

Cytat:

---

Zamieszczone przez banc

A jakie to daje efekty. /.../
Trochę mi zajmie rozgryzienie tego tematu.

---

Pogryzam se tak:

Załącznik 96349

Fikuśne to. :-D
