Gimp - zniekształcenie beczkowate

[Bodzip]

Zapytano się mnie czy w Gimpie można usunąć zniekształcenie beczkowate.Tak, jest kilka sposobów.
Nie miałem akurat pod ręką zdjęcia z widoczną dużą wadą beczki, ale, jakaś cerkiewka się znalazła

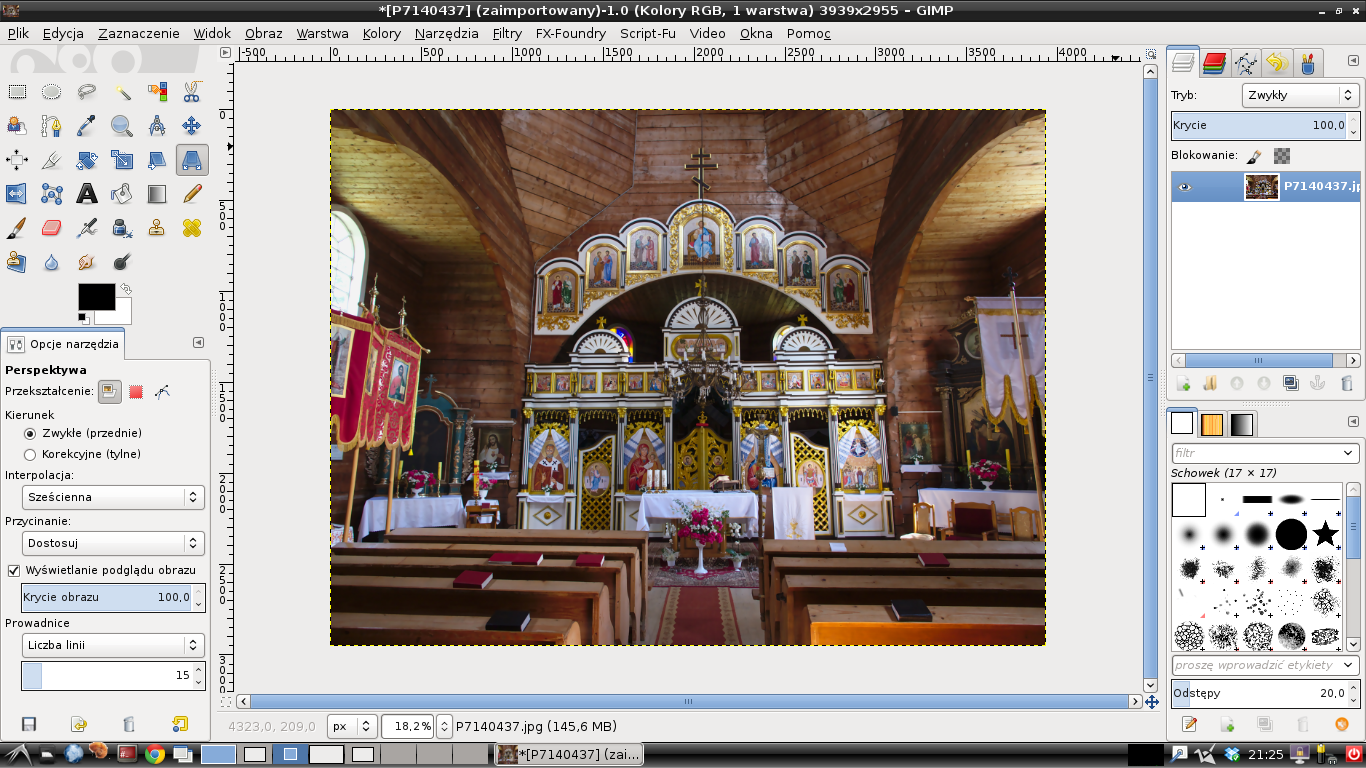

Oryginał nie prostowany i po korekcji
Proszę zwrócić uwagę na łuki ławek przed i po korekcji. Podobnie można zsuważyć różnicę na pionach ołtarza




1. GimpLensfun


.

Wystarczy, że wybierzemy swój aparat, swój obiektyw i zatwierdzimy. Gotowe.

2. Skręcanie i zaciskanie
Najlepiej nadaje się do pionów, np. prostowania wygiętych w beczkę słupów. Na testowaym zdjęciu nie będzie widać tak doskonałej korekcji jak w pkt 1, ale czasem tyle wystarczy.
Kąt skręcania ustawiamy na 0
promień ustawiamy na max aby korekcja dotyczyła całego obrazka, lub mniej gdy zależy nam na mniejszej części. Należy wziąć pod uwagę, że zmiany następują od środka.
Przy pomocy zaciskania ustalamy wartość jaka nam pasuje, aby zniwelować zniekształcenie obiektywu.



3. Deformowanie.
W tym przypadku wykorzystujemy mysz, aby skorygować błędy obrazu.
Świetne narzędzie pozwalające przeprowadzić korekcję na całym obrazie, lub tylko jego fragmencie. Osiągniemy to zmieniając promień deformacji. Gdy już go ustalimy, najeżdżamy myszą na obrazek i "przesuwamy". Uwaga ! - delikatnie
Reakcja jest jednakowa, bez względu na to czy przesuwamy w górę, w dół, czy na boki.
Można po kolei stosować wszystkie opcje jakie ma narzędzie (wprawa) i osiągniemy doskonały rezultat.

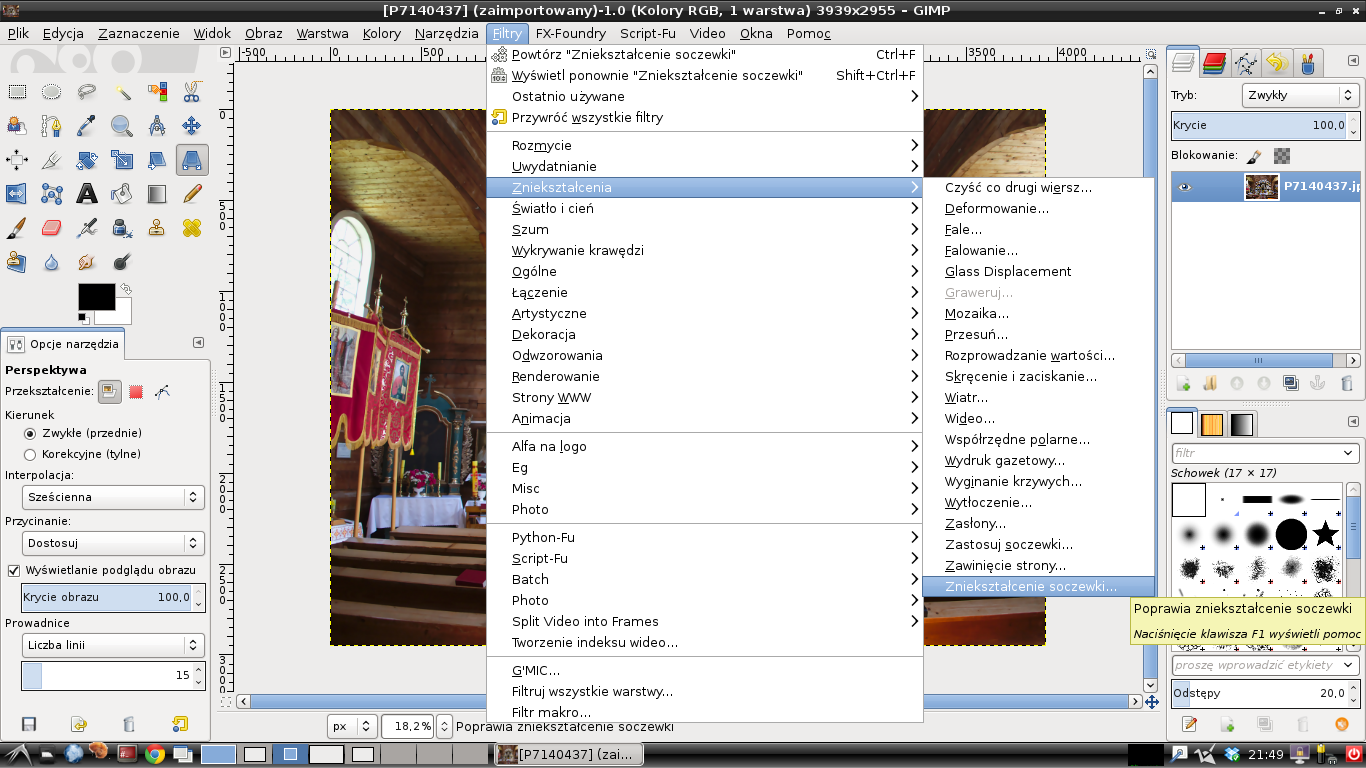

4. Zniekształcenie soczewki
Bardzo dobre, wręcz doskonałe narzędzie, pozwalające na usunięcie zniekształceń generowanych przez obiektyw, ale nie tylko.
Dzięki powiększeniu możemy zlikwidować białe krawędzie pojawiające się na obrazie - czyli dokładnie dostosowujemy obraz do płótna.
Dzięki kontroli osi X i Y możemy przesunąć w bok fotografującego, tak jakby stał idealnie centralnie, pomimo, że facetowi trochę krzywo się stanęło.
W ten sposób poprawiłem obrazek naszego klubowicza, któremu bardzo podobały się czarne rogi na Jego zdjęciach.



5. GMIC... następnym razem

[ahutta]

To czekam na następną radę

[tropic]

To już się nie zapytam, tylko poproszę o pokazanie...

[Bodzip]

Za blisko, Na Twoim miejscu zrobiłbym panoramę w trzech rzędach - ok 12 zdjęć. Wtedy i korekcja łatwiejsza, i obiekt po sklejeniu wizualnie dalej.
...
edit
ha, widzę że już jest sklejane.
Tak na szybko

[Saboor]

To już się nie zapytam, tylko poproszę o pokazanie...

Sadysta. ORF'a wrzuć.

[apz]

To już się nie zapytam, tylko poproszę o pokazanie...

Sadysta jakich mało. Wróć tam i ofoć przyzwoicie, a nie zapomnij o podnośniki hydraulicznym' lub innej linie.

[tropic]

Sadysta. ORF'a wrzuć.

wieczorem...

Sadysta jakich mało. Wróć tam i ofoć przyzwoicie, a nie zapomnij o podnośniki hydraulicznym' lub innej linie.

um. ..juz rozmawiałem z odpowiednimi służbami myślałem o wiertalocie. ..

[GoBo]

To wam z ciekawostek powiem jak mieć najnowszy zestaw korekcji obiektywów Olka (Sigmy, Samyangi i innych) w Lensfun.
1. Oficjalna najnowsza wersja instalacyjna Lensfun for Gimp to 0.2.3, mozna pobrac stąd http://seebk.github.io/GIMP-Lensfun/
Zainstalować.
2. Ściągnąć ze strony projektu http://lensfun.sourceforge.net/ najnowszą paczkę 0.2.8
Lista nowych korekcji obiektywów jest imponującą , poniżej nowości Olka z wersji 0.2.8

• Zuiko Digital 25mm F2.8
• Zuiko Digital 35mm f/3.5 Macro
• Zuiko Digital ED 14-42mm F3.5-5.6
• Zuiko Digital ED 40-150mm F4.0-5.6
• Zuiko Digital ED 9-18mm F4.0-5.6
• OLYMPUS M.14-150mm F4.0-5.6
• OLYMPUS M.17mm F1.8
• OLYMPUS M.45mm F1.8

a to nie wszystko bo od wersji 0.2.3 upłyneło spooooro czasu

3. Wystarczy wypakować najnowszą paczkę, wyszukać w katalogu gdzie mamy zainstalowany Gimp - lensfun (U mnie na wersji portable to katalog gimp\share\lensfun)

i podmienić odpowiednie pliki na najnowsze np.
obiektywy i korpusy Olka m43 to plik mil-olympus.xml
obiektywy i korpusy Olka 4/3 to plik slr-olympus.xml

--> stopka

[zbyma72age]

2014-04-03 Lensfun przeniesiony do Sourceforge!
BerliOS wyłączy swoje usługi na koniec kwietnia 2014 roku. Dlatego przenieśliśmy wszystko do Sourceforge i jednocześnie skorzystaliśmy z okazji, aby przełączyć się do systemu kontroli wersji git.

Nowa strona internetowa znajduje się na stronie
http://lensfun.sourceforge.net/
i strona projektu znajduje się na
http://sourceforge.net/p/lensfun

Pozdrawiam

[GoBo]

W moim how-to post wyżej są linki do nowego serwera lensfun

Ponadto aby cieszyc się lensfun z E-M10 wystarczy skopiować sekcję E-M5 i zmienić nazwę korpusu, chodzi o dodanie tej sekcji w pliku mil-olympus.xml

<camera>
<maker>OLYMPUS IMAGING CORP.</maker>
<maker lang="en">Olympus</maker>
<model>E-M10</model>
<mount>Micro 4/3 System</mount>
<cropfactor>2.0</cropfactor>
</camera>
