ramiona do podwodnych lamp błyskowych. Dobas Marine

Z kilkoma osobami rozmawiałem czy to mailowo czy telefonicznie i obiecałem, że jak się coś zacznie klarować w temacie ramion do fotografii podwodnej to dam znać co niniejszym czynię.

Cały system DOBAS MARINE (? :) nazwa jeszcze jest najmniej pewna :D ). Bazuje na calowych kulach wyściełanych po obwodzie gumowym o-ringiem wzmacniającym tarcie.

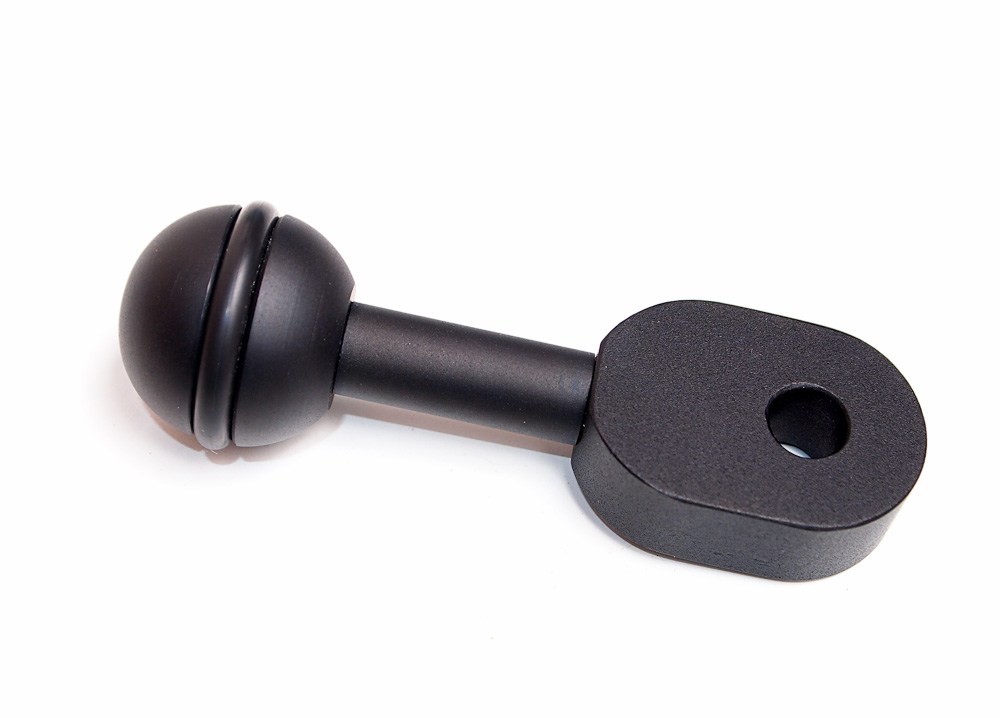

ramiona mogą być zakończone kulami z dwóch stron, lub z jednej. drugie zakończenie to mocowanie pasujące do lamp YS - a przedw wszystkim do lamp Olkowych UFL1 i UFL2

https://forum.olympusclub.pl/attachm...5&d=1337456320

https://forum.olympusclub.pl/attachm...7&d=1337456322

https://forum.olympusclub.pl/attachm...8&d=1337456324

Dodatkowo CLAMP


https://forum.olympusclub.pl/attachm...9&d=1337456325

i w ten sposób mamy cały komplet ramion.

https://forum.olympusclub.pl/attachm...1&d=1337456328

Prototypowe ramiona testowałem już w Egipcie. Wraz z UFL-2 - większą lampą Olympusa.
W najbliższym czasie robię testy z nowymi ramionami już po naniesionych poprawkach wchodzę pod wodę je katować.

Baseplate - przewiduje w dwóch rozmiarach - dużym zakończonym z 2 stron uchwytami i mocowaniem na lampy
i małym - zakończonym uchwytem z jednej strony. Idea jest taka aby system był w miarę tani i w miarę uniwersalny.

całość wykonana z Anodyzowanego aluminium obrabianego cyfrowo oraz ze stali nierdzewnej. Cena jeszcze nie znana kwestia żeby podliczyć dotychczasowe koszty a odkładam to w przyszłość straszliwie bo boję się konfrontacji z rzeczywistością :)

Jeśli ktoś ma jakieś życzenia przemyślenia itp itd dotyczące ramion. Tego co powinny mieć, czego nie powinny mieć jakie bedą idealne ( temat pływających ramion na razie jest przyszłościowy ) to chętnie posłucham.

Za 2 tyg będę miał je dobrze opływane. A w ciągu kilku dni będę miał skończone "baseplate" w wersji prototypowej...

długości ranmion dwukulkowych 70, 140 i 260mm

marzą mi się czerwone o-ringi albo białe ;) żeby było bardziej dizajnersko ;)

super !!!
ps.
jak to zamontowac do obudowy ?
czy uchwyt do lampy bedzie pasował do PFL-01 (obudowa do FL-20) ?
pozdrawiam

Hej - musze obczaić jeszcze PLF-01 ale pewnie tak bo to powinien być ten sam standard mocowania

do obudowy mocowane jest przez płytę o uniwersalnej regulacji. za pomocą śrub calowych.
od płyty odchodzi rękojeść zakończona kulą. zdjęcia wrzucę niebawem. Póki co mam tylko wielką płytę do dużego aparatu
bo mniejsze płyty jeszcze są nie wykończone

czekam z niecierpliwością na foty :)
pozdrawiam

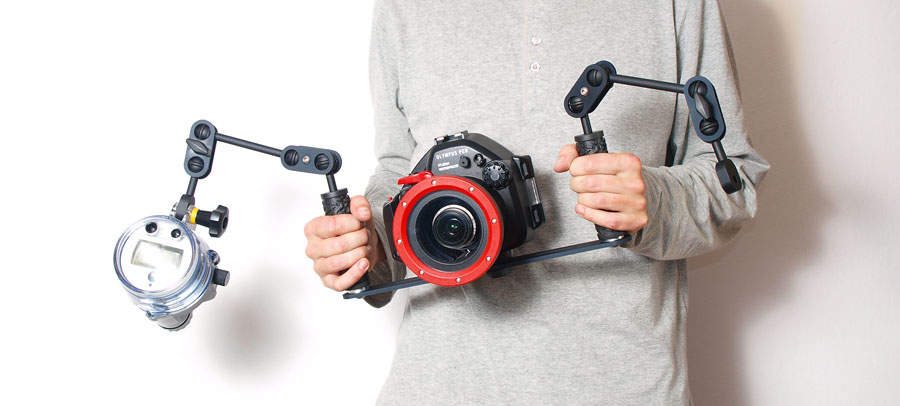

tak wyglada całość Tu wszystko jest zmontowane na dużej płycie bazowej ( base plate ) :
duża jest dla dwóch lamp i sprzętu raczej średniego i dużego niż małego :)

mocowanie aparatu do base plate na 1/4 cala - rozstaw dowolny :) byle w jednej linii
teraz testy testy i testy. Trzeba obczaić co nie pasuje co poprawić co działa nie tak jak należy..


{CIACH CENZURA }



Sorry za znudzenie na twarzy... piwo sie skończyło :/

aaa.... pasuje do PFL-E01 - bo ta też jest wyposażona w mocowanie typu YS a więc UFL 1 / UFL2 / PFL-E01 da się podpiąć. Lampy Sea & Sea też.

Hades pisał że ryj brzydki na zdjęciu to wykadrowałem ;)

https://forum.olympusclub.pl/attachm...7&d=1337818986

https://forum.olympusclub.pl/attachm...6&d=1337818985

Super wyglada, szkoda, ze ryja nie ma:) co tam Hades moze wiedziec o ryjach, to juz szybciej Wieprzu:)

podliczyles? cena?

pozdrowionka

Ładnie to wygląda.
Mnie interesuje jaka jest pływalność takiego zestawu tzn ile waży w wodzie.

Czesc,
Dawno mnie na forum nie bylo, chcialem sprawdzic co w podwodnej fotografi sie dzieje, a tu taki temat...

Do konca nie rozumiem o co chodzi - Czy dobas zamierza sprzedawac ten system?
Jesli tak to mam kilka pytan:

- ile kosztuje baseplate i jak dokladnie wyglada - mam taka modulowa do mojego e-3 ale wydaje sie troszke ciasna dla mojej obudowy i nie jest zbyt solidna. Ta prosta dluga podstawa wydaje mi sie bardzo atrakcyjna
- czy kulka-drazek-kulka to jeden kawalek metalu czy tez sa tam jakies laczenia? Tania chinska wersja takiego ramienia ktora posiadam puscila po paru latach na laczeniu i kula obluzowala sie niemal zupelnie.
- jesli idzie o zaciski - czemu nie skopiowac wzoru poprawionego zacisku ULCS - pozwala na wieksze wygiecia w roznych plaszczyznach

Jeszcze jedna uwaga.
Nie widzę sprężyn w clamp-ach.

Cytat:

---

Zamieszczone przez droplet

Ładnie to wygląda.
Mnie interesuje jaka jest pływalność takiego zestawu tzn ile waży w wodzie.

---

tego jeszcze nie wiem - ale każdy z elementów chce tak popisać waga powietrze waga pod wodą

Cytat:

---

Zamieszczone przez squbel

Czesc,
Dawno mnie na forum nie bylo, chcialem sprawdzic co w podwodnej fotografi sie dzieje, a tu taki temat...

Do konca nie rozumiem o co chodzi - Czy dobas zamierza sprzedawac ten system?

---

docelowo tak. Na razie zrobiłem częściowo dla siebie częściowo jako prototyp

Cytat:

---

Zamieszczone przez squbel

Jesli tak to mam kilka pytan:

- ile kosztuje baseplate i jak dokladnie wyglada - mam taka modulowa do mojego e-3 ale wydaje sie troszke ciasna dla mojej obudowy i nie jest zbyt solidna. Ta prosta dluga podstawa wydaje mi sie bardzo atrakcyjna
- czy kulka-drazek-kulka to jeden kawalek metalu czy tez sa tam jakies laczenia? Tania chinska wersja takiego ramienia ktora posiadam puscila po paru latach na laczeniu i kula obluzowala sie niemal zupelnie.
- jesli idzie o zaciski - czemu nie skopiowac wzoru poprawionego zacisku ULCS - pozwala na wieksze wygiecia w roznych plaszczyznach

---

kosztów jeszcze nie znam - w tym tygodniu może to wyliczę bo musze koszta porozdzielać na poszczególne elementy i wtedy będe mógł ocenić koszt całości - to z resztą to samo pytanie co zadał Janeczek

kulka drążek kulka jest w dwóch wydaniach - pieruńsko drogim robionym z jednego kawałka metalu i łączonym z trzech elementów.
co do łączenia nie jestem złej myśli - ale to też kwestia doboru kleju i pretestowania. w tej chwili robie zestawienie momentów siły zrywającej różne kleje montażowe. Póki co mam już jakiś który zrywa się przy 50Nm ( 10 kilo na pół metrowym ramieniu - nie do osiągnięcia pod wodą) tu też trzeba mieć na względzie długość ramienia - poślizg na mocowaniu przy jakiś dużych siłach itp itd..

co do kopiowania - grząski grunt. mogę stosować rozwiązania takie jak gwint czy przegub kulowy, ale jeśli jest jakiś wzór użytkowy to nie mogę go "zerżnąć" bo pójdę siedzieć :)

Cytat:

---

Zamieszczone przez droplet

Jeszcze jedna uwaga.
Nie widzę sprężyn w clamp-ach.

---

nie wiem czy w ogóle ich nie zmienić na takie z dłuższą śrubą i przelotową zakrętką.


teraz kwestia katowania tego sprzętu w boju przez jakiś czas
