Celownik kolimatorowy do teleobiektywu

Cytat:

---

Zamieszczone przez Zapp

Mniej więcej w ten sposób - od. ok. 2:32

https://www.youtube.com/watch?v=fb0SvMNgCSc

---

W przypadku EE-1 chyba inaczej się nie da ze względu na konstrukcję celownika zamocowanego tuż nad wizjerem. U Ciebie celownik jest odsunięty do przodu i wydaje mi się że trzymanie aparatu z podparciem muszli ocznej o kość policzkową zapewniłoby większą stabilność. Ale - to Twój aparat z Twoim celownikiem więc w odróżnieniu ode mnie masz doświadczenia praktyczne z tym konkretnym rozwiązaniem:-)

Cytat:

---

Zamieszczone przez Zapp

Jeden otwór M3 w pierścieniu stopki, plus Poxipol. Drobne utrudnienie to to, że (przynajmniej u mnie) powierzchnia obejmy to stożek a nie walec, i musiałem podłożyć z przodu dystans, i całość dopiero zakleić. Inaczej mogłoby braknąć zakresu regulacji w pionie.
Pierścień to przedmiot akcesoryjny, i w razie czego mógłbym go dokupić (o ile rzeczywiście do gwarancji na obiektyw ktoś wymagałby idealnego pierścienia). Klej można usunąć, pozostałby otworek M3. Można też od razu kombinować z jakimś zamiennikiem.

---

Czyli niestety tak jak się obawiałem musiałeś ingerować w pierścień stopki. U mnie problemem jest to że w 150-600 producent nie przewidział odłączania przez użytkownika pierścienia od obiektywu.
Dzięki za informacje!

Taki kolimator można zamontować kupując szynę picatinny na allegro plus mały wydruk 3D.
Na aliexpress można kupić montaż na miejsce lampy.
Przy wydruku 3D montaż jest pewny i elegancki. Może być na miejsce lampy lub stopkę obiektywu przekręcona do góry
Ja tak mam zrobione. Mam kilka drukarek 3D i umiem projektować.

Cytat:

---

Zamieszczone przez wyszomir

...U mnie problemem jest to że w 150-600 producent nie przewidział odłączania przez użytkownika pierścienia od obiektywu.
Dzięki za informacje!

---

Tego nie wiedziałem. To rzeczywiście utrudnia.

Gdybym miał montować coś w Twoim stylu, to pewnie użyłbym jakiejś L-plate, i dokręcił z boku.

Co do wszelkich mocowań do stopki na górze: nie udało mi się zrobić ani znaleźć tego na tyle pewnego, żeby po zdjęciu i ponownym założeniu nie trzeba było zerować - czasem bardziej, czasem mniej. A miałem to doszlifowane praktycznie na wymiar szerokości szczeliny w mocowaniu DIY alu .

Teraz mam zamocowany praktycznie na stałe do obiektywu, który u mnie najbardziej nadaje się do BIF. Gdybym jednak chciał, to sam kolimator ściągam z szyny i ponownie zakładam bez konieczności zerowania.

YMMV :)

Powodzenia i zadowolenia!

Dzięki za sugestie!
Zacznę od sprawdzenia jak w praktyce sprawdzi się wykonane przeze mnie mocowanie i gdy nabiorę doświadczeń będę próbował je udoskonalać.

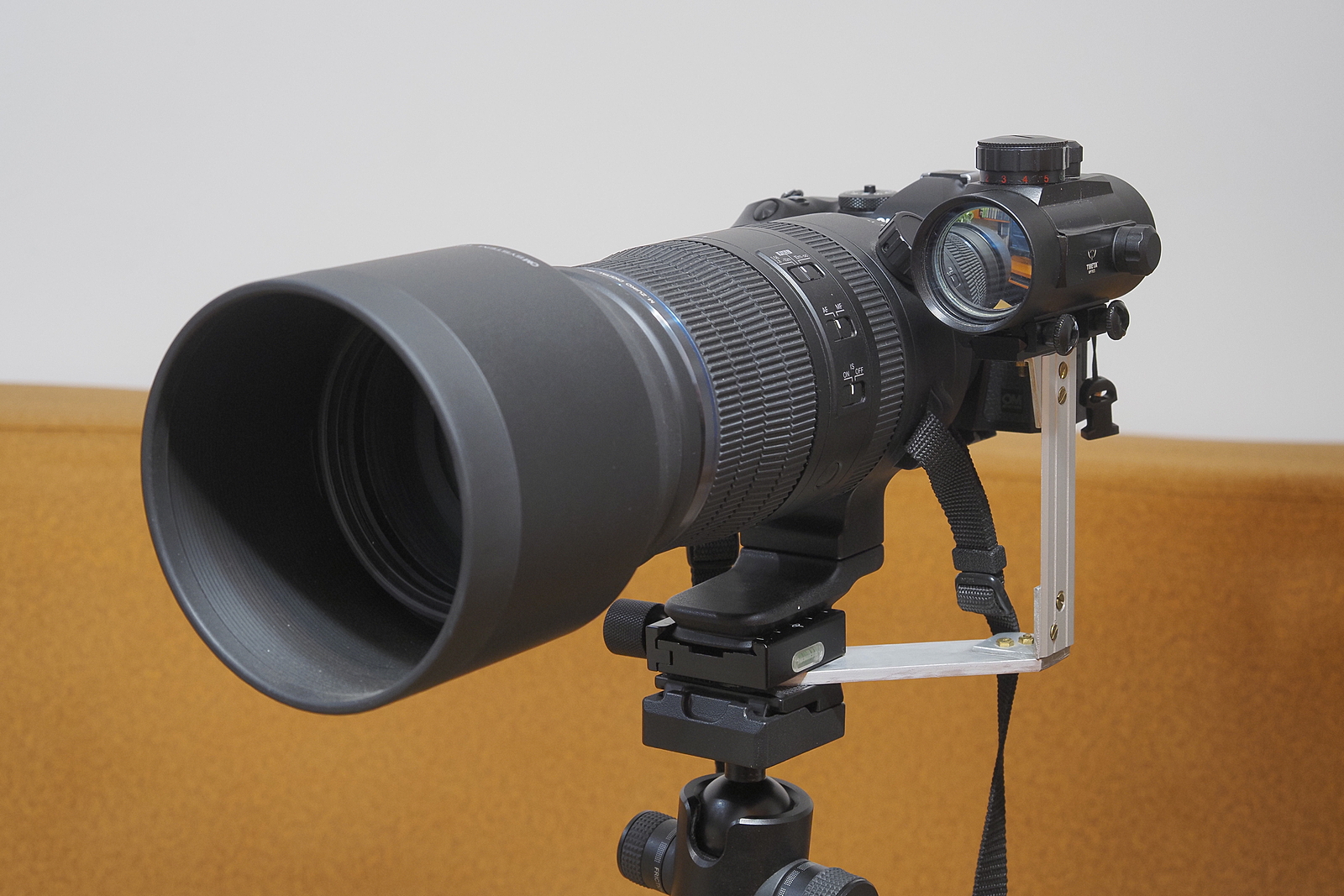

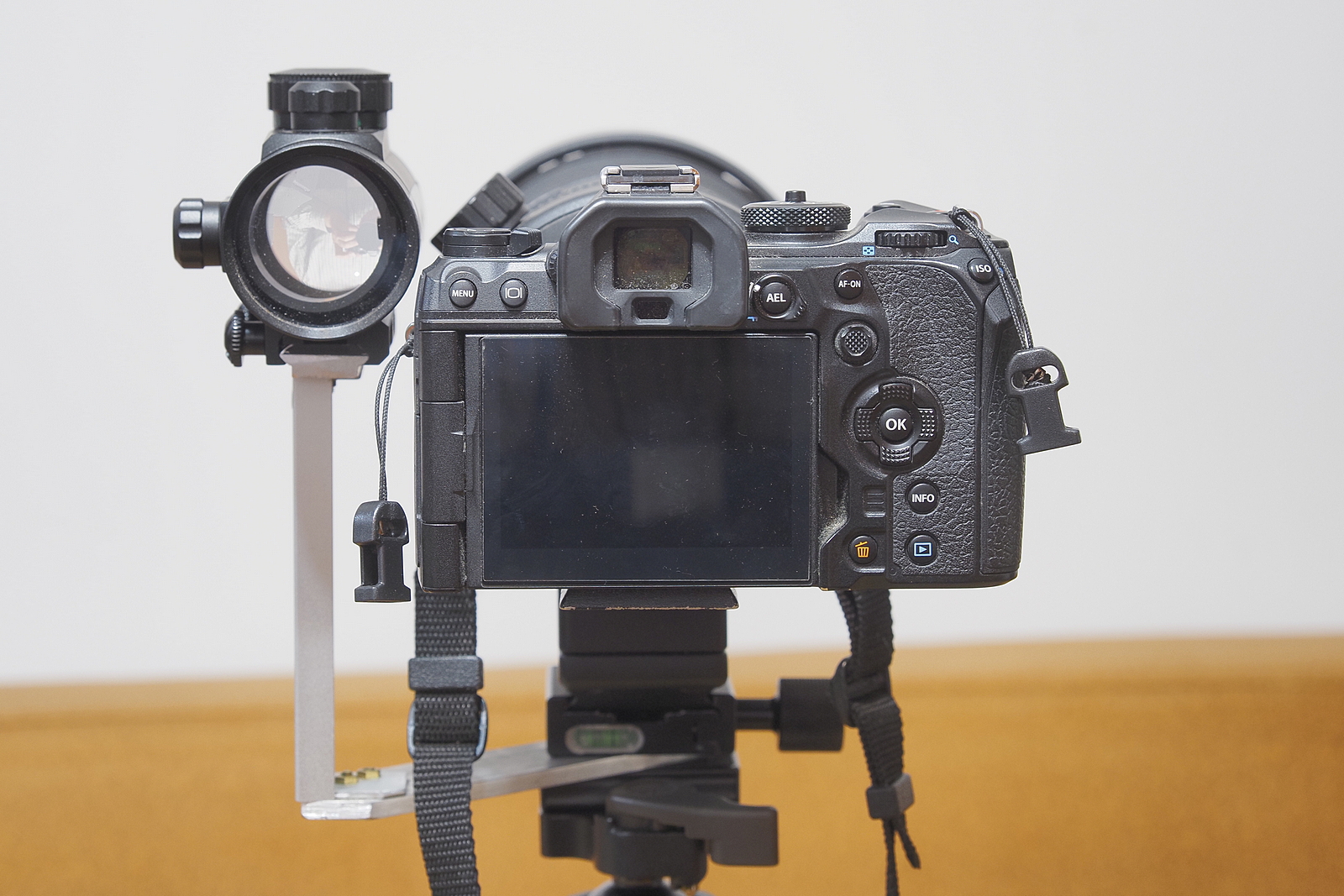

Minął sezon, doświadczenia zebrane więc warto się nimi pochwalić. Mój celownik kolimatorowy w połączeniu z mZD150-600 znakomicie się sprawdza - niemal wszystkie zdjęcia pokazane przeze mnie od początku czerwca w ptasim wątku były wykonane właśnie takim zestawem. 150-600 okazał się jednak zbyt ciężki by dłużej pracować nim 'z ręki' - już po kilkudziesięciu sekundach celowania ręce zaczynały się trząść i powstawały problemy zarówno z kadrowaniem jak i poruszeniami zdjęć. Musiałem zatem powrócic do koncepcji mocowania kolimatora w taki sposób by można nim było pracować ze statywem. Po kilku tygodniach powstała konstrukcja którą pokazuję na zdjęciach poniżej:

1.
Załącznik 265575

2.
Załącznik 265576

3.
Załącznik 265577

Po obejrzeniu na monitorze zdjęć trochę się zdziwiłem ze wyjęty z torby aparat był aż tak zakurzony, ale nie chciało już mi się zdjęć powtarzać - mam nadzieję ze mi to wybaczycie:-)
Zestaw ten sprawdził się dobrze w boju i jedyne zmiany które przewiduję to pomalowanie jasnych elementów na czarno - mam nadzieję że czarny lakier do felg aluminiowych będzie się wystarczająco dobrze trzymał.

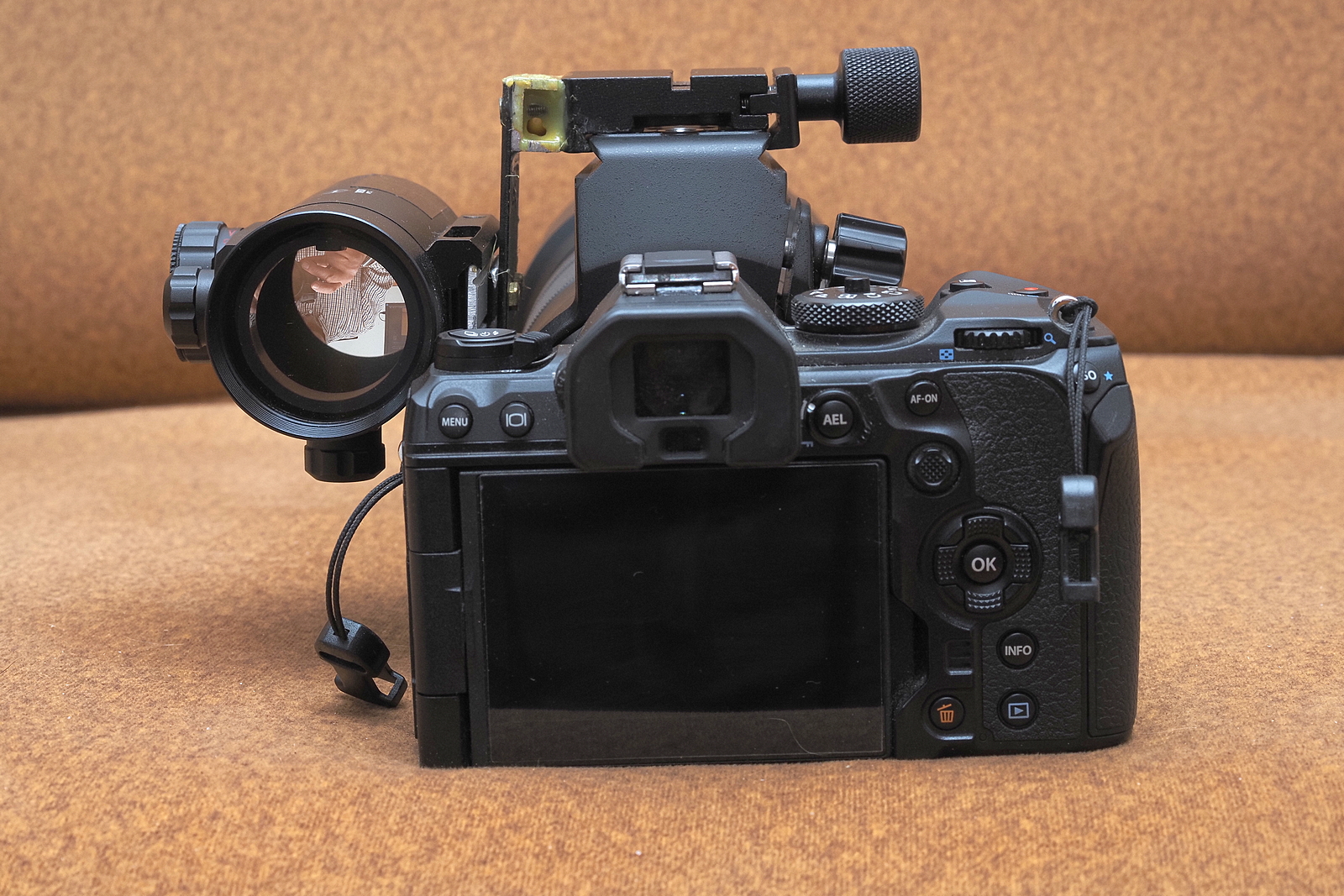

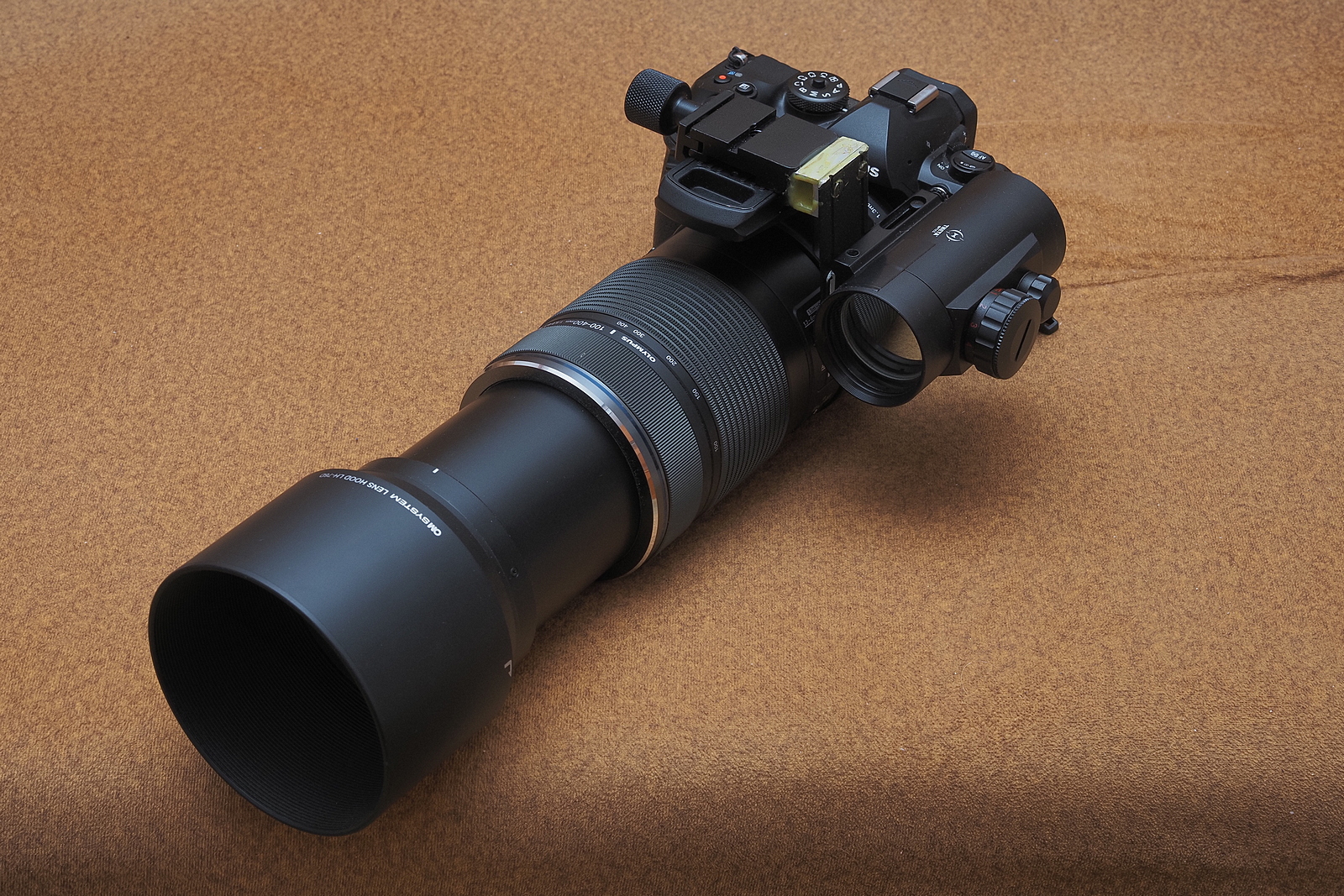

Poprzednie mocowanie celownika zostało nieco przerobione i obecnie współpracuje z mZD100-400 - tu założeniem był możliwie mały ciężar bez wymogu współpracy ze statywem:

4.
Załącznik 265579

5.
Załącznik 265580

6.
Załącznik 265581

7.
Załącznik 265582

Cytat:

---

Zamieszczone przez wyszomir

Poprzednie mocowanie celownika zostało nieco przerobione i obecnie współpracuje z mZD100-400 - tu założeniem był możliwie mały ciężar bez wymogu współpracy ze statywem:

---

Jak się sprawdza to odchudzone montowanie?
Może sprawdziłby Ci się wydruk 3D tego projektu? https://www.thingiverse.com/thing:5725155

Cytat:

---

Zamieszczone przez nightelf

Jak się sprawdza to odchudzone montowanie?

---

Próby wypadły pozytywnie. W praktyce bardzo rzadko z niego korzystałem gdyż jednak dużo częściej używałem mZD150-600 zamontowanego na statywie.

Cytat:

---

Zamieszczone przez nightelf

Może sprawdziłby Ci się wydruk 3D tego projektu? https://www.thingiverse.com/thing:5725155

---

Dzięki za link, ale chyba jednak nie skorzystam Na pewno taki uchwyt jest mniejszy, lżejszy i łatwiejszy do przenoszenia - zarówno z aparatem jak i osobno w torbie. Umożliwia też zamontowanie aparatu na statywie bez demontażu celownika. Nie spełnia jednak mojego założenia równoczesnej obserwacji motywu prawym okiem przez wizjer aparatu i lewym okiem przez celownik kolimatorowy. Poza tym z tego co czytałem w opiniach użytkowników podobnych rozwiązań montaż w sankach do lampy błyskowej nie zapewnia jednak wystarczającej precyzji - właściwie po każdym założeniu w sanki lampy należy celownik regulować.

Czyli lekkie i pod mZD100-400, bez statywu brzmi jak sprytna modyfikacja Działa jak trzeba?

Działa. Jest niezbyt wygodne do transportu (przed włożeniem do torby trzeba uchwyt z celownikiem demontować) ale demontaż jest szybki (szybkozłączka w standardzie Arca-Swiss) i po ponownym założeniu nie ma konieczności regulacji celownika. A to że można obserwować motyw równocześnie przez wizjer i celownik bardzo ułatwia śledzenie szybko przemieszczających się ptaszków. Oczywiście jak w każdym celowniku kolimatorowym występuje błąd paralaksy - oś celownika jest odsunięta od osi obiektywu o kilka cm (nie pamiętam dokładnej wartości odsunięcia w moim rozwiązaniu ale jest to ok. 8cm). jeżeli wyregulujemy celownik tak by jego oś optyczna była równoległa punkt celowania celownikiem będzie zawsze przesunięty o 8cm w lewo od środka kadru. Można wyregulować celownik tak aby osie optyczne celownika i obiektywu przecinały się w odległości z jakiej najczęściej fotografujemy - wtedy w tej odległości punkt celowania będzie leżał dokładnie w środku kadru, przy zmniejszaniu odległości będzie przesuwał się stopniowo w lewo (ale zawsze z przesunięciem mniejszym niż 8cm), przy zwiększaniu odległości będzie się stopniowo przesuwał w prawo. Ja tak właśnie celownik ustawiam - przy odległości kilku metrów z której fotografuję małe ptaszki przesunięcie jest pomijalne, przy większych odległościach rośnie ale i tak jeśli motyw jest w takiej odległości by warto mu było robić zdjęcie po naprowadzeniu na niego lewym okiem kropki celownika prawym okiem widzę go przez wizjer aparatu w kadrze.
