Czołem,
Niedawno zabrałem się za wykonanie własnymi siłami ringflasha-beauty disha z miski.
Projekt zaawansowny jakoś w... 60%. Na razie utknąłem na etapie jak to zamocować do aparatu. Znaczy wiem jak, ale należy odpowiednio płaskownik powyginać i chwilowo nie mam jak się do tego zabrać.
Na razie wieczorkiem postaram się opublikować zdjęcia tego co mam. Etapami konstrukcji. Z wyjaśnieniem co i jak.
Może komuś się spodoba i przyda.
Tomek
Polecam spacer do castoramy, czy praktikera. Masa pomysłów się nasunie jak zobaczysz konkretne szpejostwa na półkach ;)
Ten ring ma być do lampki wbudowanej?
Nie. Ma używać lampy zewnętrznej. Jak napisałem, na razie zmagam się z zamontowaniem tego do aparatu. Projekt jest zrobiony, ale z wykonaniem mam niejaki problem :P Niestety nie posiadam garażu gdzie mógłbym w miarę swobodnie majsterkować.Cytat:
Zamieszczone przez grizz
Tomek
Tu są propozycje ale tekturowych rozwiązań :) http://www.flickr.com/groups/strobis...5708647/page2/
No spoko. Ale ja napisałem, że już robię :)
Wieczorem wrzucę pare poglądowych fot. Moja konstrukcja ma byc pancerna i ostatecznie wyglądać na (na pierwszy rzut oka) coś profesjonalnego :)
T.
Ha z ciekawości zkminię papierowe cudeńko do panasia lx-1 :D
Oj tam garaż. U mnie w mieszkaniu skręcono już od podstaw biurko własnego projektu (kolos z nadstawką i ok 25 szufladami i szafkami :D) Oraz serwer (też projekt od podstaw) ważący z 80 kg i o rozmiarach ~120*80 i masę innych mniejszych badziejstw. Nie ma to jak wspólokator z pasją ;)Cytat:
Zamieszczone przez Thomasso
Czy folia aluminiowa jest lepsza niż np. spray srebrny?
Aha i jak są te otwory już, to co tam wsadzić? Folie jaką, czy co?
Jeszcze coś czy ilość dziur ma znaczenie?
Ja tam folii w swoim projekcie nie stosowalem. Uzylem bialego lakieru matowego :)
Ale to jeszcze zobaczycie.
T.
---------- Post dodany o 14:15 ---------- Poprzedni post był o 13:58 ----------
Ok.
To parę informacji wstepnych.
A. Materiały:
1. Miska ze stali nierdzewnej zakupiona w IKEA (srednica 36 cm) - najdrozszy element:
http://www.ikea.com/pl/pl/catalog/pr...254#/00057256/
2. Rura z PCV (biala, do instalacji sanitarnych), srednica 10cm, długośc 50cm, zakupiona w Praktikerze
3. 2 puszki lakieru w sprayu 400ml, czarny mat i bialy mat - lakier z zywic syntetycznych (nie akrylowy, bo sie nam pozre z klejem!)
4. Klej epoksydowy dwuskladnikowy + pasta plastyczna typu Poxilina
5. Plaskownik aluminiowy 1-1,5 metra szerokosc 2-2,5cm, grubosc 2mm
6. Opcjonalnie plyta polistyrenowa matowa do wyciecia dyfuzora.
B. Narzedzia:
1. wyrzynarka z brzeszczotami do ciecia blachy i PCV
2. wiertarka
3. papier scierny
4. duzy, porzadny pilnik zdzierak
5. mniejszy pilniczek z drobnym ziarnem
6. imadlo (opcjonalne)
7. mlotek
8. tasma klejaca, maskujaca
9. kawalek kartonu
10. olowek, przymiar, linijka
11. srubki, wkrety...
CDN..
T.
Zatem jedziemy dalej.
Opis nie będzie szczegółowy, raczej chcę pokazać samą idee.
Można stwierdzić, że jeśli ktoś w danym momencie nie będzie wiedział co i jak wykonać, to raczej powinien sobie odpuścić majsterkowanie, bo może sobie krzywdę zrobić, albo coś uszkodzić.
1. Miska z nierdzewnej blach z IKEI, 36cm średnicy. Ciężka, ale wybrałem taką ponieważ pancerna i nie ulegnie uszkodzeniu zbyt szybko. Minus - koszt coś ok. 40 pln.
Załącznik 54952Załącznik 54953

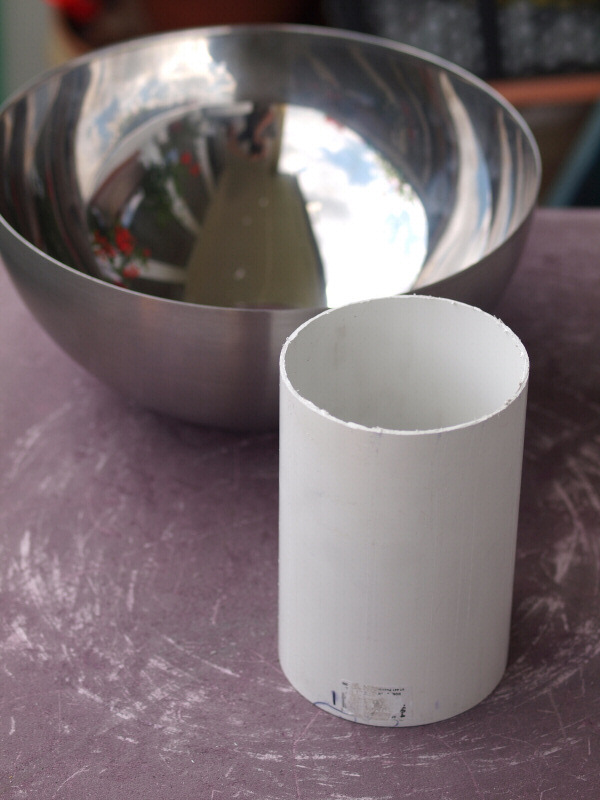

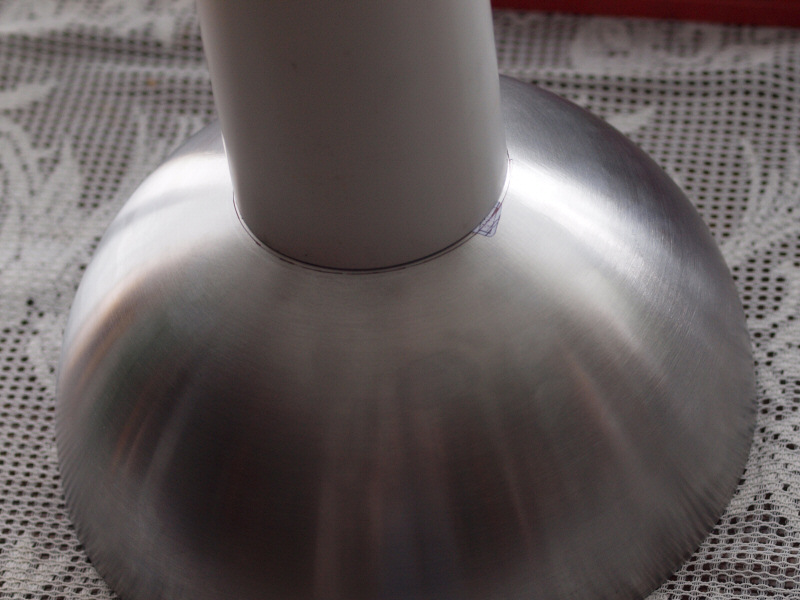

2. Bierzemy rurę z PCV przykładamy na dno miski i obrysowujemy:
Załącznik 54955Załącznik 54954
3. Teraz pierwsza truda czynność. Musimy wyciąc otwór wyrzynarką.
Bierzemy brzeszczot do metalu z drobnymi ząbkami. Nawiercamy sobie otwór startowy, tak bysmy mogli gładko zacząć po linii ciąć. Ja zrobiłem najpierw pośrodku i przeciąłem, ponieważ chciałem sprawdzić jak się bedzie ciął metal miski.

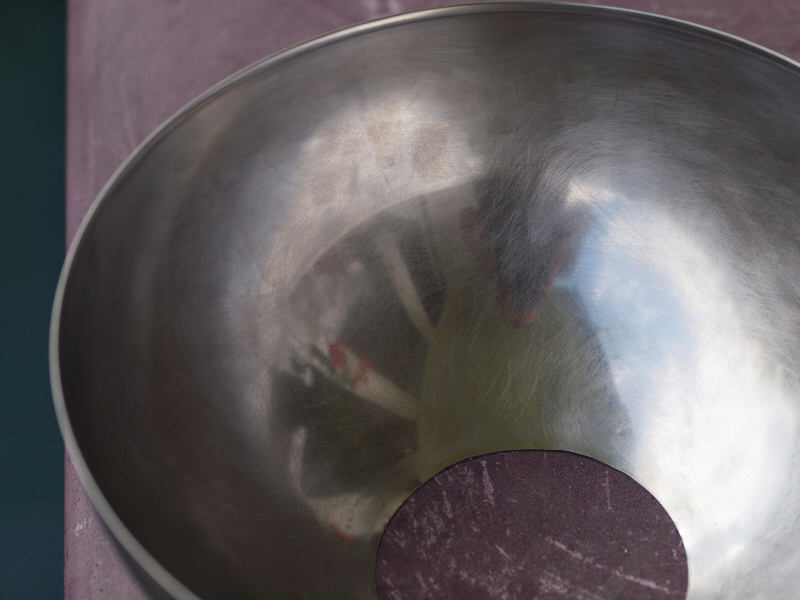

UWAGA!!! Czynność wymaga precyzji i ostrożnośći (okulary ochronne na oczy!). Oczywiście po cięciu krawędź jest ostra i należy ją opiłować pilnikiem a poźniej wygładzić papierem ściernym. Na trzecim zdjęciu otwór już wygładzony.
Załącznik 54957Załącznik 54958Załącznik 54956
4. Przycinamy na długość rurę, która stanowi osłonę obiektywu. Najlepiej piłką ręczną. Tniemy tak by z tyłu miski wystawało ze 2 cm rury, z przodu czaszy na równo.
Cięcie wygładzamy papierem ściernym. Na zdjęciu rura przed wygładzeniem.
Załącznik 54962
5. Czasza ma być w środku pomalowana na biało matowym lakierem w sprayu. Powierzchnia michy jest błyszcząca i należy ją zmatowić drobnym papierem ściernym, żeby lakier się lepiej trzymał. O tak:
Załącznik 54963

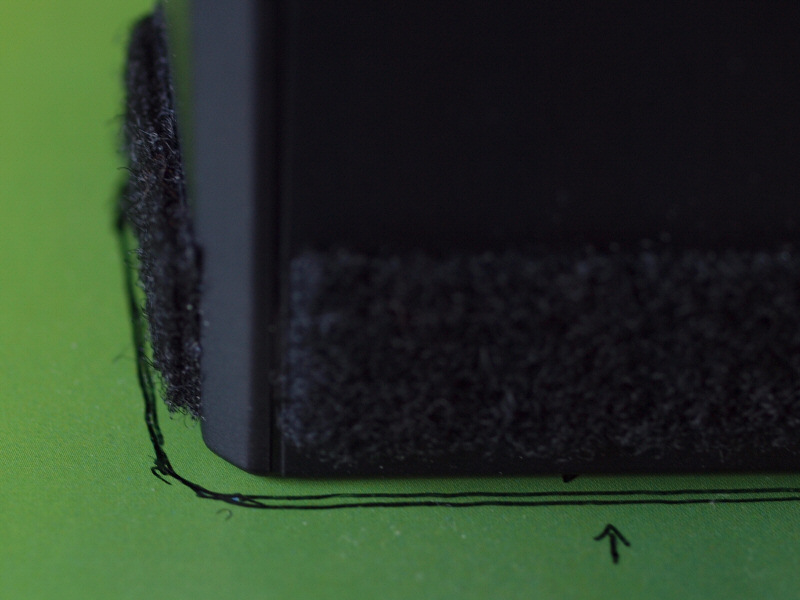

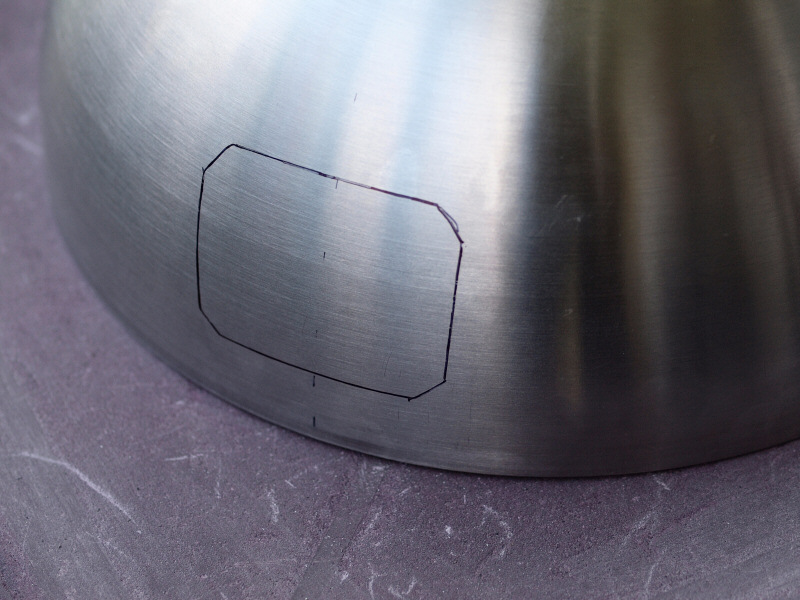

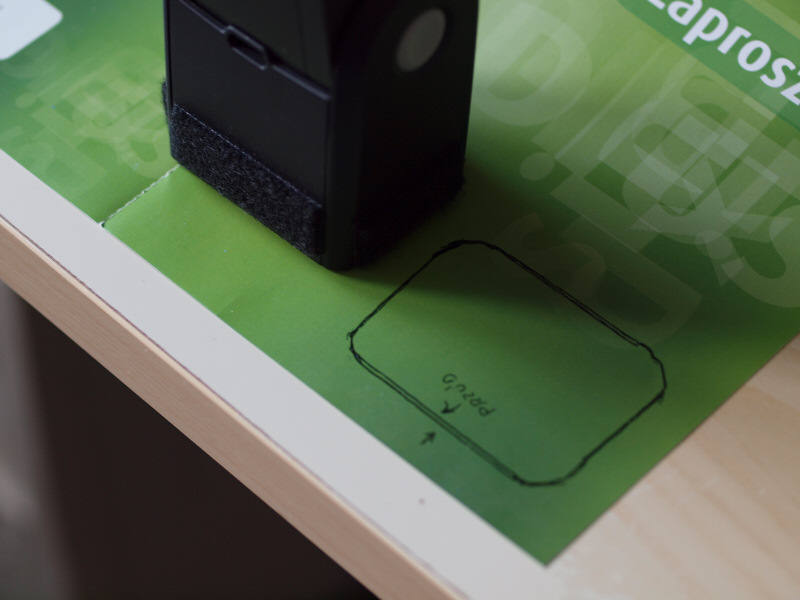

6. Teraz przystępujemy do wykonania szablonu na kartonie, który posłuży do obrysowania na misce otwory w który wchodziła będzie lampa błyskowa. Nie musimy buć bardzo dokładni (jak widać), natomiast należy obrysować z pewnym zapasem 3-4mm. Lampa nie może wchodzić na styk ściśle. Na brzego otowru w miśce naklejać będziemy później taśmę zabezpieczającą. Ale to na samym końcu kiedy wszystko będzie już dopasowane.
Załącznik 54965Załącznik 54966Załącznik 54964
7. Po obrysowaniu czeka na nas kolejne cięcie wyrzynarką. Chyba najtrudniejsze, bo po krzywiźnie czaszy. Uwaga na palce! :)

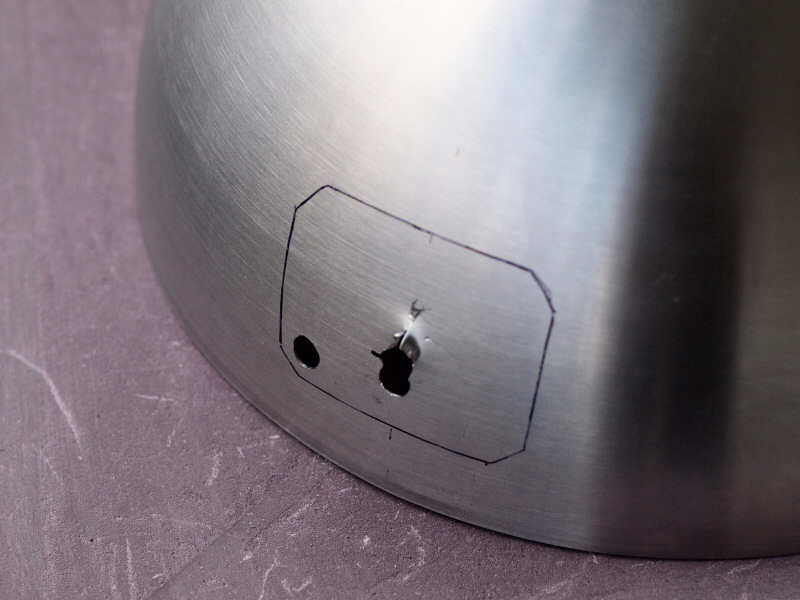

By sobie sprawę ułatwić proponuję w rogach prostokąta ponawiercać otwory, by łatwiej było obracać brzeszczot. Ja ich nawierciłem w sumie 8. Co prawda tego nie widać, ale tak było. Na próbę użyłem na początku nożyc do metalu, ale przy tej porządnej blasze nie spisały się. Zatem wyrzynarka!
Załącznik 54968Załącznik 54967
8. Po wycięciu otworu pilnikiem drobnoziarnistym półokrągłym i płaskim spiłowujemy nierówności i idealnie wygładamy brzegi tak, aby nie dało sie zaciać w palec. Ostatecznie wygładamy papierem ściernym. Otwór ma mieć idealnie gładkie, zaokrąglone krawędzi. Nie chcemy w końcu porysować sobie lampy błyskowej.
Załącznik 54977
CDN.
